Projektowanie elementów maszyn to złożony proces, który wymaga dogłębnej wiedzy technicznej, precyzji i zrozumienia zasad mechaniki. Kluczowe jest nie tylko stworzenie komponentu, który będzie spełniał swoje podstawowe funkcje, ale przede wszystkim zapewnienie jego długoterminowej niezawodności oraz bezpieczeństwa użytkowania. Błędy popełnione na etapie projektowania mogą prowadzić do przedwczesnego zużycia, awarii, a w skrajnych przypadkach nawet do wypadków.
Niezawodność elementu maszynowego zależy od wielu czynników, takich jak dobór odpowiednich materiałów, precyzyjne obliczenia wytrzymałościowe, uwzględnienie warunków pracy (temperatura, ciśnienie, obciążenia dynamiczne) oraz zastosowanie odpowiednich metod produkcyjnych. Inżynierowie muszą brać pod uwagę nie tylko siły działające na dany element, ale także potencjalne czynniki zewnętrzne, które mogą wpłynąć na jego integralność. Analiza ryzyka i potencjalnych trybów awarii jest integralną częścią procesu projektowego, pozwalającą na wdrożenie środków zaradczych jeszcze przed rozpoczęciem produkcji.
Współczesne narzędzia inżynierskie, takie jak oprogramowanie CAD/CAE (Computer-Aided Design/Engineering), odgrywają nieocenioną rolę w procesie projektowania. Pozwalają one na tworzenie szczegółowych modeli trójwymiarowych, przeprowadzanie symulacji wytrzymałościowych (np. metodą elementów skończonych – MES), analizę dynamiki, optymalizację kształtu i wymiarów, a także na weryfikację zgodności z normami i specyfikacjami technicznymi. Dzięki tym narzędziom można wirtualnie przetestować działanie elementu w różnych warunkach, przewidzieć jego zachowanie pod obciążeniem i zidentyfikować potencjalne słabe punkty, co znacznie redukuje potrzebę tworzenia kosztownych prototypów i przyspiesza proces rozwoju produktu.
Dbałość o szczegóły, takie jak wykończenie powierzchni, tolerancje wymiarowe, czy dobór odpowiednich połączeń, ma bezpośredni wpływ na żywotność i niezawodność maszyny. Nawet pozornie drobne elementy, takie jak śruby czy uszczelki, jeśli są niewłaściwie zaprojektowane lub dobrane, mogą stać się przyczyną poważnych awarii. Dlatego kompleksowe podejście do projektowania, uwzględniające wszystkie aspekty konstrukcyjne i eksploatacyjne, jest fundamentem dla tworzenia maszyn, które będą służyć przez lata bezawaryjnie.
Wyzwania współczesnego projektowania elementów maszyn z uwzględnieniem środowiska
W dzisiejszych czasach projektowanie elementów maszyn wymaga nie tylko zapewnienia ich funkcjonalności i wytrzymałości, ale także minimalizowania negatywnego wpływu na środowisko naturalne. Rosnąca świadomość ekologiczna oraz zaostrzające się przepisy prawne skłaniają inżynierów do poszukiwania rozwiązań bardziej zrównoważonych. Oznacza to konieczność uwzględnienia cyklu życia produktu, od pozyskiwania surowców, przez produkcję, użytkowanie, aż po utylizację lub recykling.
Jednym z kluczowych aspektów jest wybór materiałów. Coraz częściej odchodzi się od tradycyjnych, energochłonnych w produkcji materiałów na rzecz tworzyw sztucznych pochodzących z recyklingu, biodegradowalnych kompozytów czy metali o mniejszym śladzie węglowym w procesie ich wytwarzania. Inżynierowie muszą analizować nie tylko właściwości mechaniczne materiału, ale także jego wpływ na środowisko na każdym etapie jego istnienia. Dostępność surowców wtórnych oraz możliwość ich ponownego wykorzystania stają się ważnymi kryteriami projektowymi.
Optymalizacja procesu produkcyjnego ma również ogromne znaczenie. Stosowanie technologii minimalizujących zużycie energii i wody, redukcja odpadów produkcyjnych oraz emisji szkodliwych substancji to priorytety. Metody takie jak drukowanie 3D, które pozwala na precyzyjne wytwarzanie elementów o skomplikowanych kształtach z minimalną ilością materiału, czy zaawansowane techniki obróbki skrawaniem, które redukują powstawanie wiórów, wpisują się w tę strategię. Projektowanie z myślą o łatwości demontażu i recyklingu jest kolejnym ważnym krokiem w kierunku gospodarki obiegu zamkniętego.
Kolejnym wyzwaniem jest projektowanie elementów, które będą energooszczędne podczas eksploatacji. Dotyczy to zwłaszcza maszyn pracujących w sposób ciągły. Redukcja tarcia, poprawa efektywności energetycznej układów napędowych, czy stosowanie lekkich, ale wytrzymałych materiałów, które zmniejszają zapotrzebowanie na energię do przemieszczania ruchomych części, to przykłady działań inżynierskich mających na celu ograniczenie zużycia energii w fazie użytkowania maszyny. Wprowadzanie innowacyjnych rozwiązań, które integrują systemy odzysku energii, również staje się coraz bardziej powszechne.
Znaczenie precyzyjnego modelowania 3D w projektowaniu elementów maszynowych

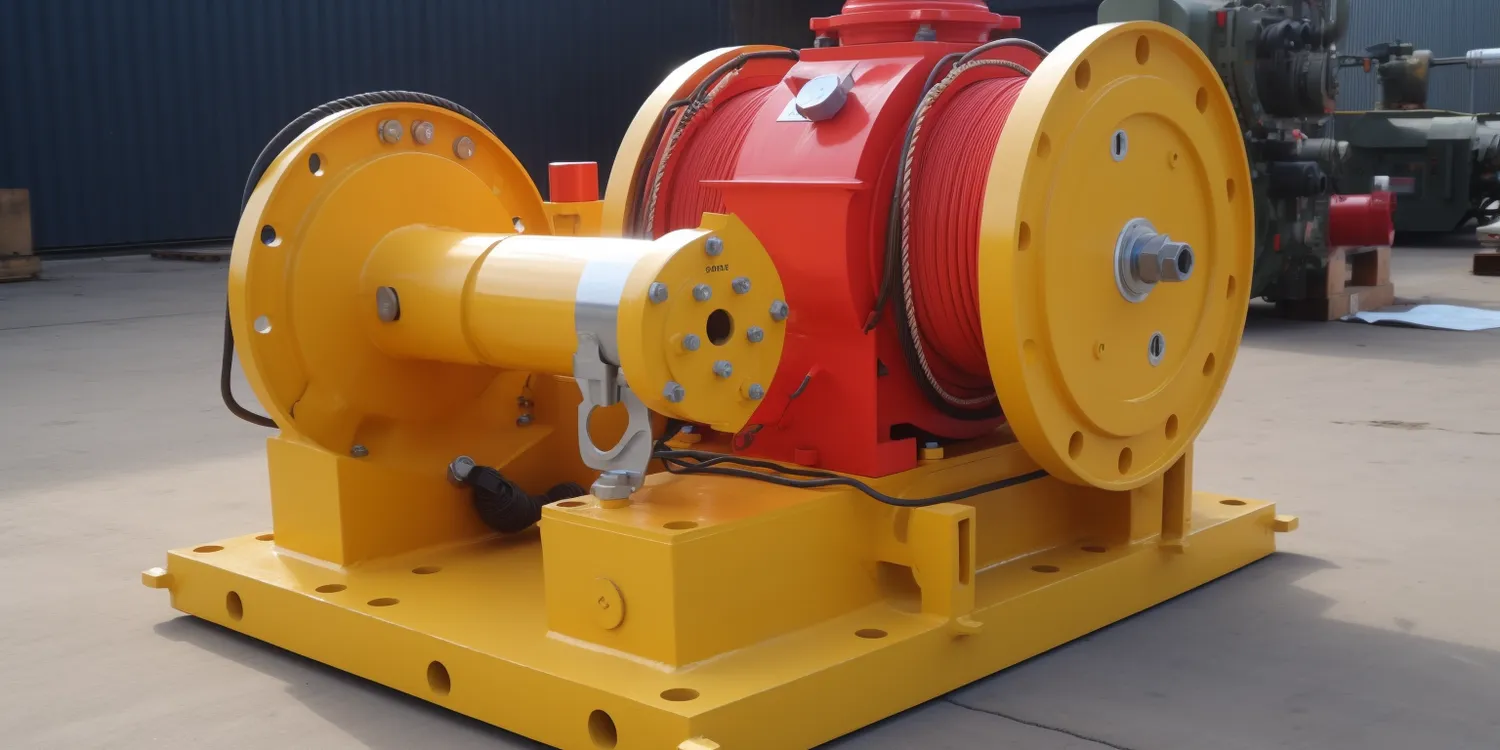

Projektowanie elementów maszyn
Zastosowanie oprogramowania CAD (Computer-Aided Design) umożliwia inżynierom budowanie szczegółowych modeli geometrycznych, które uwzględniają nie tylko kształt i wymiary, ale także tolerancje, chropowatość powierzchni oraz inne parametry krytyczne dla funkcjonalności i wytrzymałości elementu. Modele te mogą być następnie wykorzystywane do generowania dokumentacji technicznej, takiej jak rysunki wykonawcze, schematy montażowe czy listy materiałowe, co znacząco przyspiesza i ułatwia komunikację między projektantami, technologami a wykonawcami.
Jedną z największych zalet modelowania 3D jest możliwość przeprowadzania zaawansowanych analiz symulacyjnych, takich jak analiza metodą elementów skończonych (MES). Pozwala ona na badanie zachowania się elementu pod wpływem różnych obciążeń, temperatur czy naprężeń. Dzięki temu można zoptymalizować jego konstrukcję, uniknąć nadmiernego zużycia materiału, przewidzieć potencjalne punkty krytyczne i zapewnić odpowiedni margines bezpieczeństwa. Symulacje te pomagają także w optymalizacji parametrów pracy, na przykład w celu zminimalizowania wibracji czy hałasu generowanego przez maszynę.
Modelowanie 3D ułatwia również wykrywanie kolizji między poszczególnymi elementami maszyny na etapie projektowania. Zanim dojdzie do montażu, można sprawdzić, czy wszystkie części pasują do siebie, czy ich ruch nie koliduje z innymi elementami, a także czy zapewniony jest odpowiedni dostęp do punktów serwisowych. Ta wczesna identyfikacja potencjalnych problemów pozwala na uniknięcie kosztownych przeprojektowań i opóźnień w harmonogramie produkcji.
W kontekście nowoczesnych technologii produkcyjnych, takich jak druk 3D, modele trójwymiarowe stają się bezpośrednim plikiem wejściowym. Precyzja modelu jest kluczowa dla jakości wydrukowanego elementu, dlatego dokładność modelowania 3D ma bezpośrednie przełożenie na możliwość szybkiego prototypowania oraz wytwarzania elementów o skomplikowanych geometriach, które byłyby trudne lub niemożliwe do wykonania tradycyjnymi metodami.
Kluczowe normy i przepisy prawne w projektowaniu elementów maszyn
Projektowanie elementów maszyn jest ściśle regulowane przez szereg norm technicznych i przepisów prawnych, których celem jest zapewnienie bezpieczeństwa użytkowników, ochrony środowiska oraz zagwarantowanie jakości i interoperacyjności produktów. Przestrzeganie tych regulacji jest nie tylko obowiązkiem prawnym, ale także kluczowym elementem budowania zaufania klientów i konkurencyjności na rynku.
Podstawowym aktem prawnym, który ma zastosowanie w Unii Europejskiej, jest Dyrektywa Maszynowa 2006/42/WE. Określa ona podstawowe wymagania dotyczące bezpieczeństwa i ochrony zdrowia, które muszą spełniać maszyny wprowadzane na rynek europejski. Dyrektywa ta wymaga od producentów przeprowadzenia oceny ryzyka, opracowania dokumentacji technicznej oraz deklaracji zgodności, a także oznakowania maszyn znakiem CE. Projektanci muszą więc uwzględniać te wymagania już na najwcześniejszych etapach tworzenia koncepcji technicznej.
Obok dyrektyw unijnych, istotną rolę odgrywają normy zharmonizowane, publikowane przez Europejski Komitet Normalizacyjny (CEN) oraz Międzynarodową Organizację Normalizacyjną (ISO). Normy te dostarczają szczegółowych wytycznych dotyczących konkretnych aspektów projektowania, takich jak wytrzymałość materiałów, bezpieczeństwo elektryczne, ergonomia, poziomy hałasu czy kompatybilność elektromagnetyczna. Przykładowo, normy z serii ISO 12100 definiują ogólne zasady oceny ryzyka i jego redukcji w maszynach, a normy ISO dotyczące wytrzymałości materiałów pomagają w doborze odpowiednich gatunków stali czy stopów.
W przypadku niektórych typów maszyn lub ich komponentów, mogą obowiązywać dodatkowe, branżowe regulacje. Dotyczy to na przykład maszyn stosowanych w przemyśle spożywczym, medycznym czy górniczym, gdzie wymagania dotyczące higieny, materiałów dopuszczonych do kontaktu z żywnością czy odporności na specyficzne warunki pracy są szczególnie rygorystyczne. Projektanci muszą być świadomi tych specyficznych wymagań i uwzględniać je w swoich projektach.
Należy również pamiętać o przepisach dotyczących ochrony własności intelektualnej, takich jak patenty i wzory przemysłowe. Projektowanie nowych, innowacyjnych elementów maszyn może wymagać analizy istniejącego stanu techniki, aby uniknąć naruszenia praw osób trzecich, a także rozważenia możliwości ochrony własnych rozwiązań.
Jak optymalizacja procesów produkcyjnych wpływa na projektowanie elementów maszyn
Ścisła współpraca między działami projektowania a produkcji jest kluczowa dla efektywnego tworzenia elementów maszyn. Optymalizacja procesów produkcyjnych nie tylko wpływa na koszty i czas wytwarzania, ale także w znaczący sposób kształtuje podejście do samego projektowania. Wczesne zaangażowanie technologów w proces projektowy pozwala na tworzenie rozwiązań, które są nie tylko funkcjonalne i estetyczne, ale przede wszystkim możliwe do wytworzenia w sposób efektywny i ekonomiczny.
Jednym z głównych aspektów jest dobór technologii wytwarzania. Projektując element, inżynier musi mieć świadomość dostępnych metod produkcji, takich jak obróbka skrawaniem (frezowanie, toczenie), odlewanie, kucie, spawanie, formowanie wtryskowe czy druk 3D. Każda z tych technologii ma swoje ograniczenia i możliwości, które należy uwzględnić. Na przykład, projektowanie elementu z ostrymi wewnętrznymi narożnikami może być trudne lub niemożliwe do wykonania w procesie frezowania, co może wymagać zmiany kształtu lub zastosowania innej technologii.
Kolejnym ważnym czynnikiem jest optymalizacja zużycia materiału. Nowoczesne metody produkcji, takie jak precyzyjne odlewanie czy druk 3D, pozwalają na tworzenie elementów o skomplikowanych kształtach z minimalną ilością odpadów. Projektanci mogą wykorzystać te możliwości, tworząc lżejsze i bardziej wydajne komponenty, które jednocześnie zmniejszają koszty produkcji. Analiza kosztów materiałowych w kontekście wybranej technologii jest kluczowa dla osiągnięcia optymalnej równowagi między jakością a ceną.
Tolerancje wymiarowe i wymogi dotyczące wykończenia powierzchni również mają bezpośredni wpływ na proces produkcyjny. Bardzo wąskie tolerancje lub wysokie wymagania dotyczące chropowatości powierzchni mogą znacząco podnieść koszty produkcji, wymagając zastosowania specjalistycznych maszyn i precyzyjnych procesów obróbki. Projektant, we współpracy z technologiem, musi znaleźć kompromis między wymaganiami funkcjonalnymi a możliwościami produkcyjnymi, aby zapewnić optymalne rozwiązanie.
Ważnym elementem jest również uwzględnienie etapów montażu. Projektowanie elementów w sposób, który ułatwia ich późniejsze składanie, skraca czas montażu i minimalizuje ryzyko błędów, jest kluczowe dla całego procesu produkcyjnego. Elementy powinny być projektowane tak, aby można je było łatwo pozycjonować, mocować i łączyć z innymi częściami, z uwzględnieniem ergonomii pracy montażystów.
Praktyczne zastosowania projektowania elementów maszyn w różnych branżach przemysłu
Projektowanie elementów maszyn znajduje swoje zastosowanie w niemal każdej gałęzi przemysłu, stanowiąc fundament dla tworzenia wszelkiego rodzaju urządzeń, od prostych narzędzi po skomplikowane systemy przemysłowe. Specyfika każdej branży wymusza jednak od projektantów stosowanie odmiennych rozwiązań, materiałów i metod obliczeniowych, aby sprostać unikalnym wyzwaniom.
W przemyśle motoryzacyjnym projektowanie elementów maszyn koncentruje się na optymalizacji masy, zwiększeniu wytrzymałości oraz poprawie efektywności energetycznej. Komponenty silnika, układu napędowego, zawieszenia czy nadwozia muszą spełniać rygorystyczne normy bezpieczeństwa i emisji spalin, jednocześnie zapewniając komfort jazdy i długą żywotność. Stosuje się tu zaawansowane materiały, takie jak stopy aluminium, tytanu czy kompozyty, a także nowoczesne techniki produkcji, w tym precyzyjne odlewanie i obróbka CNC.
Przemysł lotniczy stawia przed projektantami jeszcze wyższe wymagania. Elementy maszyn używanych w samolotach muszą charakteryzować się ekstremalną wytrzymałością przy minimalnej masie, a także odpornością na bardzo szeroki zakres temperatur i ciśnień. Kluczowe są tu precyzyjne obliczenia wytrzymałościowe, analiza zmęczeniowa materiałów oraz stosowanie specjalistycznych stopów i materiałów kompozytowych. Bezpieczeństwo jest absolutnym priorytetem, a każdy element musi przejść rygorystyczne testy.
W sektorze medycznym projektowanie elementów maszyn koncentruje się na biokompatybilności, sterylności oraz precyzji wykonania. Komponenty urządzeń diagnostycznych, chirurgicznych czy terapeutycznych muszą być wykonane z materiałów dopuszczonych do kontaktu z tkankami ludzkimi i płynami ustrojowymi, a także być łatwe do sterylizacji. Dokładność wykonania ma kluczowe znaczenie dla prawidłowego działania urządzeń medycznych i bezpieczeństwa pacjentów.
Przemysł maszynowy, w tym producenci obrabiarek, robotów przemysłowych czy maszyn rolniczych, również polega na zaawansowanym projektowaniu elementów. Tutaj priorytetem jest zazwyczaj wytrzymałość, odporność na zużycie, precyzja ruchu oraz niezawodność w trudnych warunkach pracy. Często wykorzystuje się tu stal o wysokiej twardości, precyzyjne układy sterowania i wysokowydajne układy przeniesienia napędu. Projektanci muszą brać pod uwagę obciążenia dynamiczne, wibracje oraz konieczność długotrwałej, bezawaryjnej pracy.
Każda z tych branż wymaga od inżynierów ciągłego rozwoju i adaptacji do nowych technologii oraz wymagań rynkowych, co sprawia, że projektowanie elementów maszyn jest dziedziną dynamiczną i nieustannie ewoluującą.
